[아방이XD] 브레이크 패드 교환 D.I.Y

아방이XD를 처음 인수했을때부터 디스크에 문제가 좀 있어서 벼르고 벼르다가 이번에 교체를 하게 됐는데요. 디스크를 교체할때 필수로 함께 교환하는것이 브레이크 패드 입니다. 상태가 좋지않은 디스크에 맞춰 마모가 되어있는 상태라 새로 교환한 디스크에 안좋은 영향을 줄수 있으니까요.
일단 둘다 교환하긴 했지만 오늘은 먼저 브레이크 패드의 교환 과정을 먼저 보여드리도록 하겠습니다.

이번 교환을 하면서 가장 애를먹었던 부분이 바로 부품의 호환성 인데요. 오픈마켓에서 판매자에게 문의를 해서 규격을 알아보고 그쪽에서 날아온 답변이 뉴 아반떼XD 디젤 1.5에는 뉴EF 쏘나타와 호환이 된다... 라는 답변이라 그걸로 구매를 했는데, 디스크는 호환이 되는데 브레이크 패드는 호환이 안돼더군요 ㅜㅡ

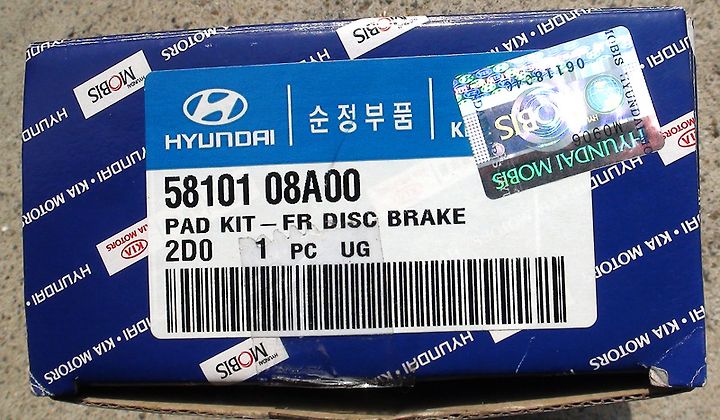

결국 인근 부품점에서 순정품을 찾아서 구매했는데, 거기서 들은 바로는 뉴EF와 호환되는건 XD 디젤 1.6이라고.... 1.5는 아마 투스카니와 호환이 될거라고 하던데 일단 위 품번을 사용하는건 XD디젤 1.5 밖에 없는것 같습니다 -_-;;;;

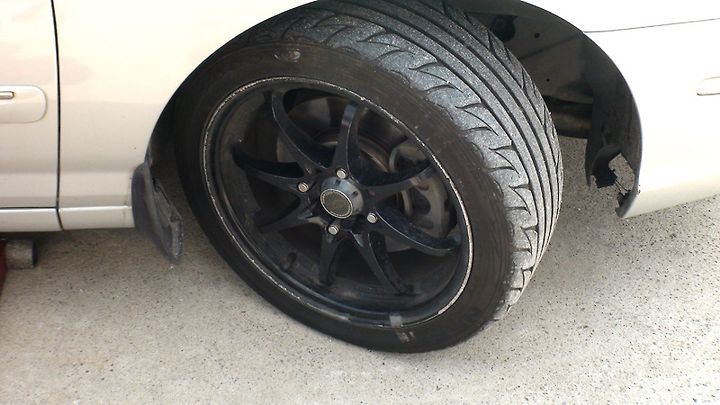

이제 작업에 들어가야겠죠? 일단 차를 세우면서 핸들은 최대한 바깥쪽으로 돌려놨는데, 이렇게 해놓는 편이 작업공간을 확보할때 유리하기 때문입니다. 일단 차체를 띄우고 휠을 탈거하는법에 대해서는 따로 설명드리지 않아도 되겠죠? ^^;;

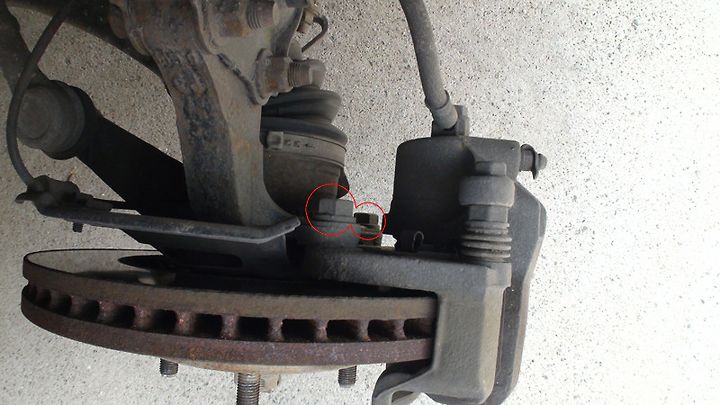

휠을 탈거한 다음, 휠하우스 안쪽으로 머리를 디밀고 보면, 캘리퍼를 고정하고있는 볼트가 2개 보입니다. 저같은경우에는 17mm 복스를 사용했는데 전부 다 이 규격을 사용할런지는 모르겠네요 ^^;;;
앗차.... 풀기전에 해야할 작업이 있었는데 깜빡 넘어갈 뻔했네요. 사실 제가 이 작업을 빼먹고 넘어가서 고생을 좀 했습니다 -ㅅ-;;;;

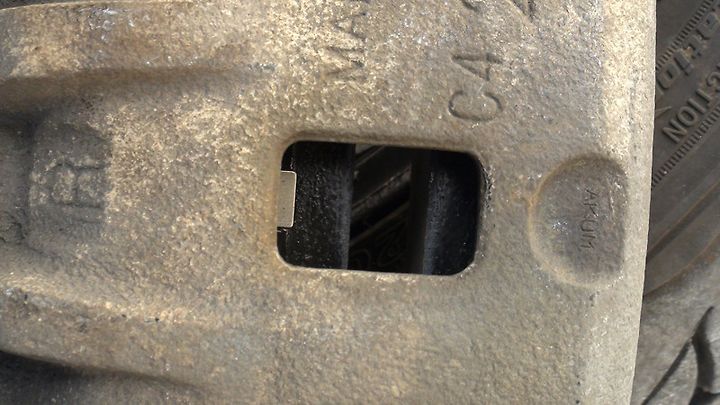

캘리퍼가 고정되이있는 상태에서 브레이크패드와 디스크가 맞붙어있는게 보이는 구멍이 있는데, 이 패드와 디스크 사이(안쪽)에 -자 드라이버를 밀어넣어 간격을 최대한 벌려주는 작업을 해야합니다.

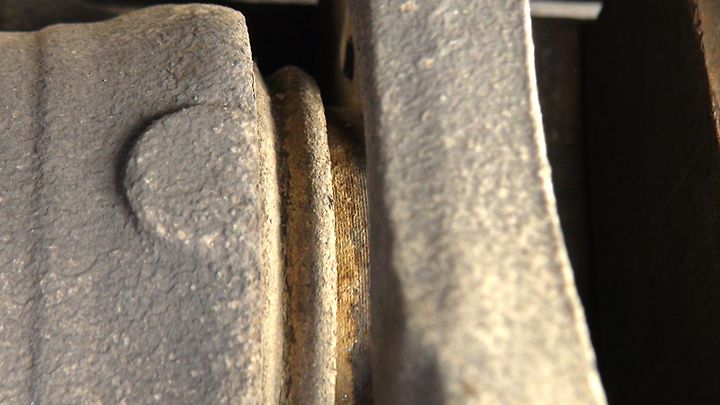

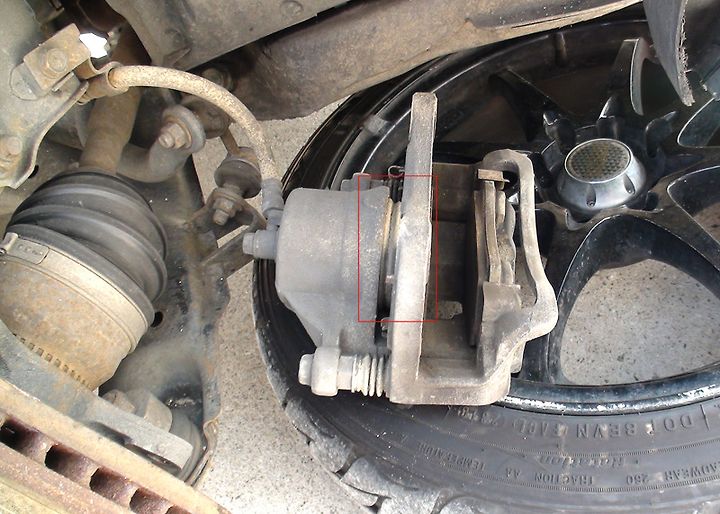

밀어 넣어줘야할게 바로 이부분인데, 브레이크 패드가 닳는만큼 튀어나와 패드와 라이닝이 항상맞닿아 있을수 있도록 하는녀석입니다. 브레이크 패달을 밟으면 여기서 더 밀고 들어와서 패드가 라이닝을 붙잡아 제동력을 발생시키는 구조라고 하면 이해가 가시려나요?
최대한 밀어넣지 않으면 나중에 조립할때 고생하는정도가 아니라 아예 조립이 불가능한 상황까지 옵니다.
패드가 마모된 만큼 이녀석이 밀려나온건데 마모되지 않은 새 패드를 끼우면 디스크의 두께보다 양쪽 패드 사이의 간극이 더 좁아지니까 말이죠.

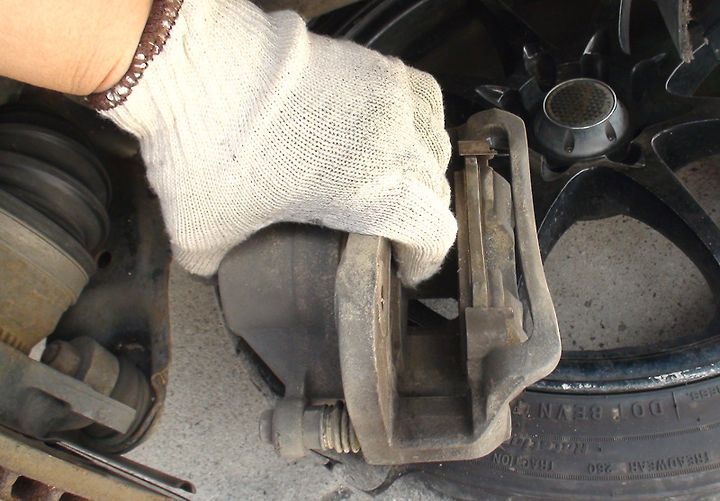

미리 이 실린더를 밀어넣는 작업을 하지 않으면 이렇게 낑낑대며 손으로 눌러서 넣어보려는 시도를 하게 됩니다. (결국 전 포기하고 다시 원래 패드로 조립 후 드라이버로 밀어넣었습니다 -_-)

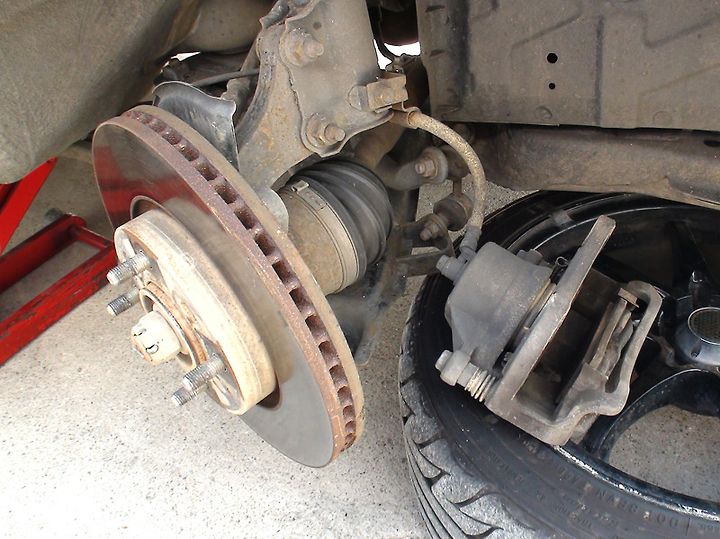

아.... 캘리퍼 탈거후에는 브레이크 호스에 부담이 가지 않도록, 탈거한 휠을 받쳐놓고 작업하면 좀 낫더군요.

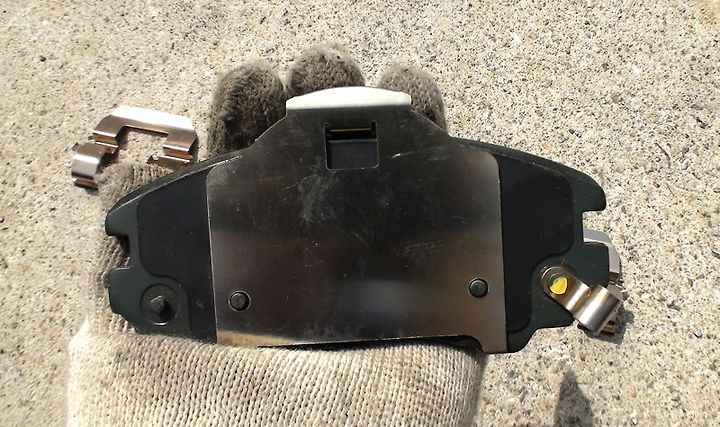

음.... 이제 원래 있던 패드를 빼내고 새로운 패드로 교환하는 일만 남아있는데요. 클립 방식으로 끼우는 구조라 대충 밀어내면 원래 패드가 쏙~ 빠져나옵니다. 끼울때는 클립을 살짝 벌려준 상태로 밀어넣기만 하면 되구요. PC 조립할때 메모리를 끼우는것 만큼 쉽습니다 ㅡ.,ㅡ

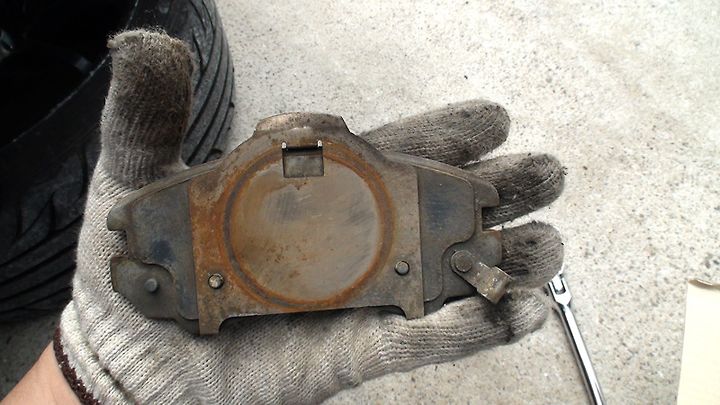

탈거한 자리 그대로 결합을 해도 되긴 하지만, 구석에 쇳조각이 붙어있는게 안쪽으로 들어간다는 정도의 개념만 있으면 방향 구분도 어렵지는 않습니다. 브레이크패드가 거의 다 마모되었을때 소리가 나게 해주는 역할을 하는게 저 쇳조각이라고 하는군요.

자~ 조립은 분해의 역순이라죠? 처음 캘리퍼를 떼어내기 전에 제대로 실린더를 밀어넣기만 했다면 별다른 어려움 없이 조립을 성공할수 있을겁니다. 저도 처음하는 작업이라 처음에는 버벅거면서 고생을 좀 하긴 했지만, 브레이크 패드 교환... 의외로 쉽지 않나요?
시간만 있다면 한번 도전해 볼 만한 D.I.Y 인것 같습니다.

자... 이제 패드 교환방법은 알려드렸고, 패드를 교환할줄 안다면 더욱 쉬운 디스크(로터) 교환방법은 내일 마저 포스팅 하도록 하겠습니다. ^^
